Gerbang Logika Dasar Pada PLC

Gerbang Logika
Gerbang logika adalah rangkaian dengan salah satu atau lebih sinyal masukan, dan menghasilkan satu sinyal keluaran dengan teori matematika boolean. Seperti yang sudah diketahui, bilangan biner sendiri memiliki 2 kategori yaitu angka 0 dan 1.

Gerbang logika direpresentasikan mengggunakan tabel kebenaran. Jika memiliki nilai benar atau true ditunjukkan dengan angka "1". Sebaliknya jika memiliki nilai salah atau false akan ditunjukkan dengan angka "0".

Fungsi Gerbang Logika
Gerbang logika memiliki fungsi untuk melakukan fungsi sebagaimana logika dasar untuk membentuk rangkaian digital yang terintegrasi. Kebanyakan gerbang logika menggunakan bilangan biner 0 dan 1 atau dapat juga disebut true atau false. Dalam gerbang logika biasanya terdiri dari dua nilai input dan satu nilai output.

Tabel Kebenaran
Tabel kebenaran pada gerbang logika adalah tabel yang digunakan untuk melihat nilai kebenaran dari suatu pernyataan. Tabel kebnaran dapat diartikan sebagai tabel yang terdapat kombinasi-kombinasi variabel masukan (input) dan menghasilkan keluaran (output) yang logis.

Jenis-Jenis Gerbang Logika
Terdapat bebberapa jenis gerbang logika yang umum digunakan. Berikut adalah jenis-jenis gerbang logika dan tabel kebenarannya.

1. Gerbang AND
Gerbang AND memerlukan dua atau lebih input untuk menghasilkan output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1.

Gerbang AND
2. Gerbang OR
Pada gerbang logika OR juga memerlukan dua input untuk menghasilkan satu output. Gerbang logika OR akan menghasilkan output nilai 1 jika semua atau salah satu input merupakan bilangan biner 1. Sedangkan aoutput akan menghasilkan 0 jika semua inputnya adalah bilangan biner 0.
Gerbang OR
3. Gerbang NOT
Gerbang NOT berfungsi sebagai pembalik keadaan. Jika input nilainya 1 maka output akan bernilai 0 dan begitu juga sebaliknya.
Gerbang NOT
4. Gerbang NAND
Gerbang logika NAND adalah gabungan dari gerbang AND dan gerbang NOT. Jadi output yang dihasilkan akan berkebalikan dengan gerbang AND.
Gerbang NAND
5. Gerbang NOR
Gerbang logika NOR merupakan gabungan dari gerbang OR dan gerbang NOT. Jadi output yang dihasilkan akan berkebalikan dengan gerbang OR.
Gerbang NOR
6. Gerbang XOR
Gerbang XOR memerlukan dua input untuk menghasilkan satu output. Jika input berbeda (contoh: input1 = 1, input2=0) maka output yang dihasilkan adalah bilangan biner 1. Sedangkan jika input yang dihasilkan sama maka nilai dari output adalah dengan bilangan biner 0.
Gerbang XOR
Transformasi Gerbang Logika Pada PLC
Fungsi-fungsi gerbang logika dasar dalam sistem kontrol dapat dipresentasikan ke dalam ladder diagram, baik dalam format elektro mekanik maupun format PLC. Berikut transformasi gerbang logika ke dalam diagram ladder dalam format elektromekanik dan format PLC.

1. Gerbang AND

2. Gerbang OR
3. Gerbang NOT
4. Gerbang NAND
5. Gerbang NOR

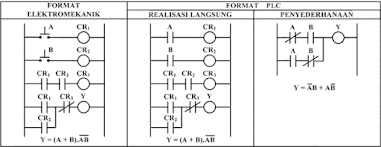

6. Gerbang XOR

Sekian materi yang dapat saya sampaikan, apabila ada yang tidak dipahami dapat langsung ditanyakan di kolom komentar.

Terimakasih!!!
