Koneksi Arduino ke Proteus

Bagaimana mengkoneksikan arduino di proteus?

Bagi pemula yang ingin mempelajari software arduino dan coba-coba alat di arduino tapi tidak memiliki peralatan yang cukup bisa belajar melalui proteus dengan menambahkan arduino di dalamnya. Atau bagi pecinta arduino bias juga menggunakan arduino di proteus sebagai percobaan apakah rangkaian yang dimodelkan sudah benar atau tidak? Jadi bias menggunakan cara ini yaitu menggunakan aplikasi arduino di proteus. Kemudian bagaimana langkah-langkah untuk memulai menggunakan arduino di proteus?

Simak terus sampai bacaan terakhir bagaimana cara mengkoneksikan arduino di proteus

1. Mengatur arduino yang sudah terinstal di laptop

Bagaimana cara mengaturnya?

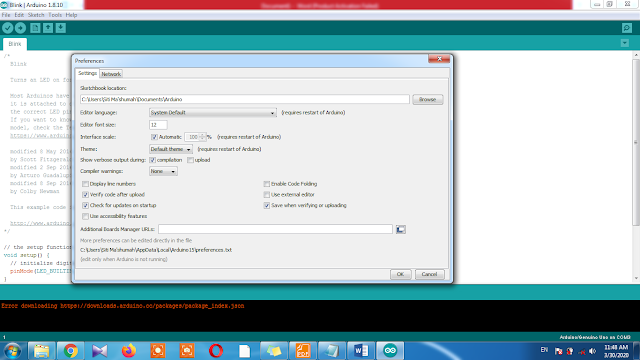

Buka software arduino kemudian klik file à preferences, kemudian beri tanda centang di show verbose output during pada gambar 2. Hal ini difungsikan supaya bias mengambil file .hex di arduino yang di compile kan di proteus.

Gambar 1

Gambar 2

2. Menaruh file arduino di library proteus

Yang belum memiliki arduino .lib di akhir tulisan ini akan saya taruh link untuk bisa di download. Arduino .lib ditaruh di hasil instalasi proteus yaitu Labcenter Electronicsà Proteus 7 Professionalà LIBRARY

Gambar 3

3. Restart proteus

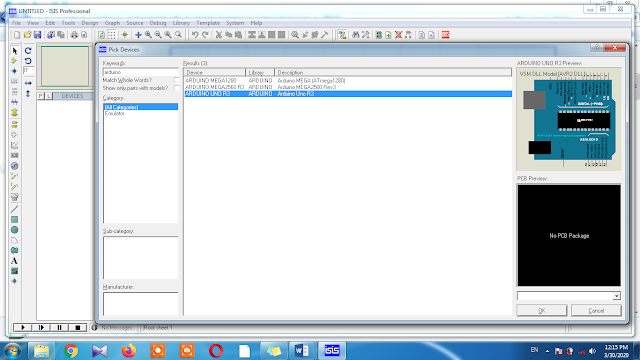

Hal ini bertujuan untuk merefresh proteus sebelum dan sesudah diisi library arduino .lib. setelah dibuka di pencarian di ketik arduino maka akan muncul arduino yang dimaksud.

Gambar 4

4. membuat program arduino di proteus

Setelah sudah menintegrasikan arduino ke proteus, langsung bias eksekusi dengan membuat program di arduino proteus. Oke langsung saja, percobaan pertama akan membuat program yang mudah yang sudah dipahami banyak orang, yaitu program BLINK. Peralatan yang dibutuhkan yaitu arduino uno, resistor 220, lampu led, dan ground, rangkaian jadinya seperti pada gambar 5 di bawah ini.
