1. Pengertian
Kaki dioda (anoda dan katoda) |
Dioda adalah komponen elektronika yang berbahan dasar semikonduktor. Dioda memiliki fungsi untuk mengalirkan arus satu arah dan menghambat arah yang berlawanan. Dlam ilmu elektro dioda digunakan untuk penyearah (reactifier) rangkaian elektronika. Dioda memiliki dua kaki yaitu kaki anoda berarti positif dan kaki katoda
berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan
positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus
litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda. Banyak macam dan bentuk diode yang ada di pasaran
tetapi yang paling sering kita jumpai adalah diode yang berbentuk silinder warna
hitam terdapat gelang perak di salah satu sisinya. Karena cara penggunaan diode
ini sangat mudah dan sederhana di bandingkan dengan tipe yang lain.
2. Cara Kerja
Dioda semikonduktor
hanya bisa melewati satu arus yang searah, pada saat dioda memperoleh arus akan
maju satu arah (forward Bias) atau bias dikatakan seperti saklar tertutup,
sehingga arus bias mengalir dari anoda ke katoda. Karena di dalam dioda ada junction
yaitu pertemuan konduktor antara tipe p dan tipe n. kondisi ini dapat dikatakan
bahwa konduksi penghantar masih tergolong kecil. Sedangkan bila dioda diberi
satu arah/bias mundur (Reverse bias) maka dioda tidak bekerja atau bias
dikatakan seperti saklar yang terbuka, dan pada kondisi ini dioda mempunyai
tahanan dalam yang tinggi sehingga arus sulit mengalir.
Apabila dioda silicon
dialiri arus AC, maka yang mangalir hanya satu arah saja sehingga arus output
dioda berupa arus DC. Dari kondisi tersebut maka dioda hanya digunakan pada
beberapa pemakaian saja antara lain sebagai Penyearah setengah gelombang (Half
Wave Rectifier), penyearah gelombang penuh (Full Wave Rectifier) dll.
3. Karakteristik Dioda
Ada dua
karakteristik diode yaitu dioda di bias maju (forward bias) dan diode di
bias mundur(reverse bias), berikut adalah gambar dan penjelasannya:
Grafik karakteristik dioda |
Dioda di Bias Maju
Karakteristik
dioda yang pertama adalah di bias secara maju. Dioda di bias maju untuk
memberikan tegangan luar menuju terminal diode jika diode mendapatkan tegangan
untuk diode silicon o.7 dan untuk diode germanium 0.3 maka arus akan mengalir
atau jika anoda(+) terhubung dengan kutub positif pada batere serta katoda(-)
terhubung dengan kutub negatif pada batere maka akan mengakibatkan bias maju
atau forward bias.
Dioda di Bias Mundur
Karakteristik
dioda yang ke dua adalah di bias secara mundur. Anoda(+) dihubungkan dengan
kutup negatif dan katoda(-) dihubungan dengan kutup positif sehingga jumlah
arus yang mengalir pada rangkaian bias mundur akan lebih kecil. Pada bias
mundur dioda, terdapat arus maju yang dihubungkan dengan batere yang memiliki
tegangan tidak terlalu besar dan signifikan karena tidak mengalami peningkatan.
Ketika terjadi proses reserve, dioda tidak bisa menghantarkan listrik karena
nilai hambatannya besar. Dioda ini juga dianjurkan untuk tidak memiliki besar
tegangan dan arus yang melebihi batas.
4. Fungsi Dioda
Beberapa fungsi dari dioda adalah :
- Untuk Alat sensos panas
- Sebagai sakering atau pengaman
- Untuk sensor cahaya, seperti dioda
- Untuk indikator
- Untuk penyearah (reactifiar)
- Untuk menstabilkan tegangan pada regulator
5. Simbol Dioda
Simbol dioda |
pada gambar di atas merupakan simbol dioda, kaki sebelah kiri merupakan kaki anoda (+) dan sebelah kanan merupakan kaki katoda (-).
6. Jenis-Jenis Dioda

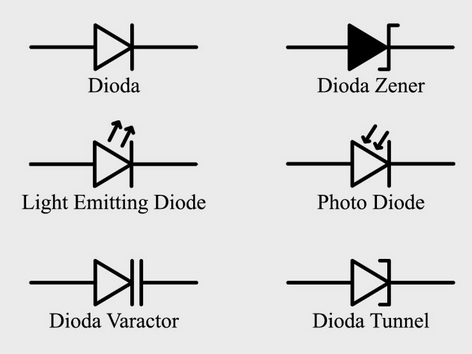

Gambar berikut ini adalah jenis-jenis dari dioda
Jenis-jenis dioda |
Demikian penjelasan mengenai diode mulai dari pengertian, cara kerja, karakteristik, fungsi, simbol, dan jenis-jenis dioda.
Semoga artikel ini bisa menambah wawasan serta
informasi anda. Semoga artikel ini bisa membantu dan banyak membawa manfaat
bagi anda semua yang membacanya. Sampai jumpa di artikel selanjutnya.
